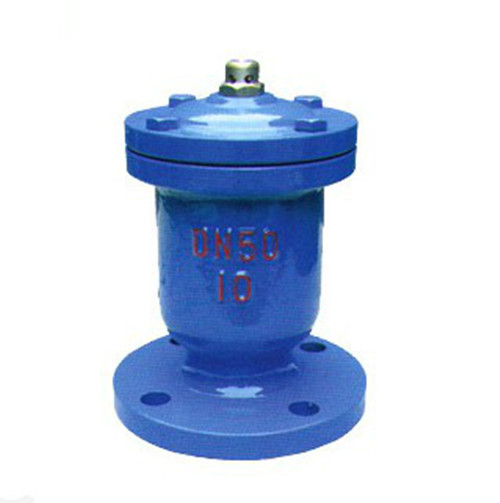

產品名稱：單口排氣閥
產品型號：QB1
QB1排氣閥概述
1. 本閥為圓桶式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。
2. QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
單口排氣閥工作原理
管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的時候，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
單口排氣閥零件材料
1.閥體、鑄鐵
2.閥蓋、鑄鐵
3.浮球、不銹鋼
4. 塞頭、橡膠
5.排氣嘴、黃銅
6.螺絲、螺帽、元鋼

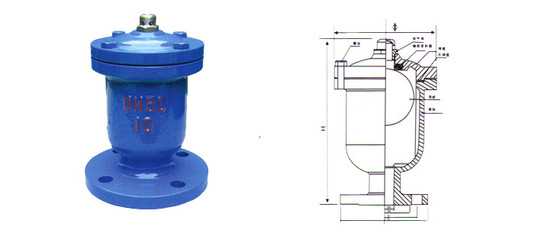

單口排氣閥主要尺寸 單位:mm
|
|
DN
|
H
|
D
|
D1
|
Z-Φd
|
|
法蘭式
|
15
|
245
|
195
|
160
|
4-18
|
|
20
|
245
|
195
|
160
|
4-18
|
|
25
|
245
|
195
|
160
|
4-18
|
|
絲口式
|
15、20
|
245
|
|
|
|
|
25、32
|
245
|
|
|
|
|
40、50
|
310
|
