產品名稱：電動對夾軟密封蝶閥
產品型號：D971X
產品口徑：DN40-1200
產品壓力：1.0~1.6Mpa
產品材質：球鐵、鑄鋼、不銹鋼等
聯系電話：15901687301
上海蝶閥D971X 電動對夾軟密封蝶閥又叫電動對夾蝶閥或電動軟密封蝶閥，具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。電動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
|
上海蝶閥產品特點： |
|
1、閥體只需最小的安裝空間,任務原理容易牢靠。
2、具有很大的流通性能，經過閥門的壓力損失極小。
3、具有十分明顯的經濟性，尤其是較大口徑的蝶閥。
4、閥體配合規范的凸面管道法蘭。
5、近似等百分比的流量特性，可用于調節或開關式控制。
6、采用特殊的閥座密封合適于介質較干凈的液體和氣體。 |
|
技術參數及性能： |
|
|
執行器技術參數
|
閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V |
公稱通徑
|
DN40～500mm |
|
輸出力矩
|
50N·M～2000N·M |
公稱壓力
|
PN1.0、1.6MPa |
|
任選功能
|
開關型、觸點型、開度信號、智能調節型 |
閥軸材質
|
碳鋼、2cr13、304/316不銹鋼 |
|
動作范圍
|
0～90°±5° |
閥體材質
|
球墨鑄鐵、 碳鋼、不銹鋼 |
|
動作時間
|
15秒/30秒/60秒 |
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
環境溫度
|
-30°～60° |
閥座密封
|
EPDM、NBR、耐磨橡膠 |
|
手動操作
|
附帶手柄操作 |
結構形式
|
中線型 |
|
限位
|
電氣、機械二重限位 |
溫度
|
EPDM≤105℃、NBR≤68℃ |
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質
|
水、空氣、天然氣 |
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能調節型) |
特點
|
用途廣、整體造價低、流量大、流阻小 |
|
|

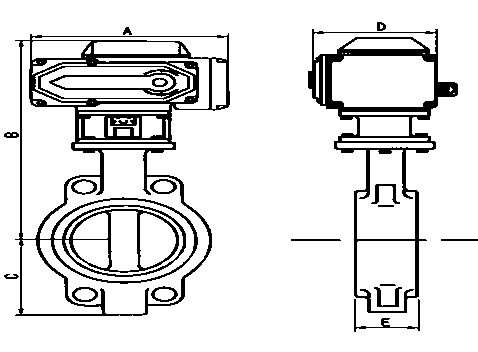

外形及連接尺寸： |
|
|
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
|
40
|
155
|
349
|
57
|
104
|
32
|
|
50
|
155
|
353
|
62
|
104
|
43
|
|
65
|
155
|
362
|
70
|
104
|
46
|
|
80
|
155
|
368
|
89
|
104
|
46
|
|
100
|
208
|
392
|
106
|
115
|
52
|
|
125
|
208
|
407
|
120
|
115
|
56
|
|
150
|
208
|
446
|
132
|
115
|
56
|
|
200
|
256
|
489
|
164
|
127
|
60
|
|
250
|
256
|
514
|
200
|
127
|
68
|
|
300
|
256
|
568
|
238
|
127
|
78
|
|
350
|
288
|
629
|
280
|
164
|
78
|
|
400
|
288
|
662
|
302
|
164
|
102
|
|
450
|
288
|
693
|
335
|
164
|
114
|
|
500
|
288
|
729
|
360
|
164
|
127
|
|
|
訂貨說明： |
|
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V |
|
注意事項： |
|
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。 |
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.altravision.com.cn。
